第一课 LED小灯实验
现在我们开始编写一个非常简单的程序。

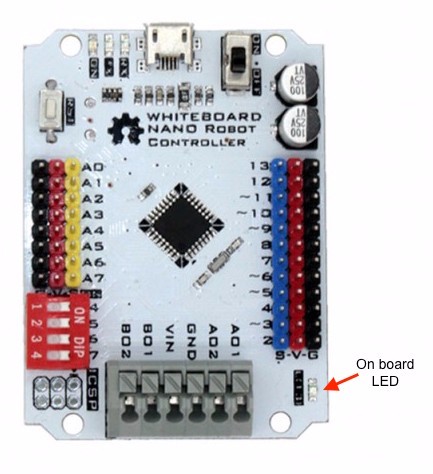

LED小灯实验是比较基础的实验 之一,这次我们利用主板上自带 的13脚的LED灯来完成这个实验, 我们需要的实验器材除了每个实 验都必须的Arduino控制器和USB线以外,其他的都不用.
将主板与电脑连接,就可以开始编写 程序了。我们让LED小灯闪烁, 点亮1秒熄灭1秒。
程序编写
在 “In/Out” 栏中拖出 “DigitalWrite PIN#[0] Stat[ HIGH]”, 将PIN#设置为“13” (板载LED灯默认 管脚为D13管脚)
在“Control”栏中拖出“Delay ms [1000]”语句
在 “In/Out” 栏中再次拖出 “DigitalWrite PIN# [0] Stat [HIGH]”, 将PIN#设置为“13”，这次把Stat改为 ［LOW］，这样就能够把LED熄掉。
接下来，再次从“Control”栏中拖出“Delay”语句

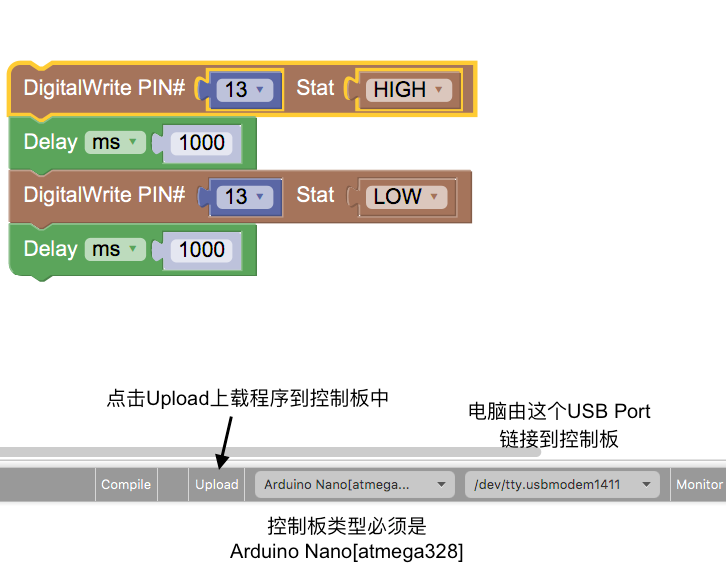

完成后的程序如下
接下来把程序上载到控制板中。在右下角找到Upload，如下图，点击一下，就可以把程序上载到控制板中了。
注意到Upload按钮右边有两个非常重要的设定，第一个是控制板类型，这里必须要选择对的控制板，我们课程里使用的是Arduino Nano ［Atmega328］，可千万不能选错。
另一个是USB Port，就是电脑连接去控制板的串口。一般上电脑会自动显示，所以不用担心。
这样我们就完成了第一个程序，是不是很简单啊？
